Embleme wechseln (Grill und Kofferraum) / change emblems
Der CASCADA wird unter den Marken OPEL, BUICK, HOLDEN und VAUXHALL vertrieben.
Die meisten Embleme lassen sich über den Opel-Händler beschaffen. Die Buick-Embleme habe ich in den Staaten bestellt.
OPEL Embleme
Teilenummern
Emblem, Kühlergitter - 13 24 090 GM 13406716
Druckknopf, Kofferraumdeckel - 1 76 543 GM 13411838
![Pfeil links](../../picture/icon/arrow-left-32-fcf.png)
![Pfeil rechts](../../picture/icon/arrow-right-32-fcf.png)
![Opel Kofferraum Emblem 2014](../../picture/myCASCADA/Opel_2014rear_169.png)
BUICK Embleme (2016)
Teilenummern
Emblem, Kühlergitter - GM 39029950
Druckknopf, Kofferraumdeckel - GM 13489608
![Pfeil links](../../picture/icon/arrow-left-32-fcf.png)
![Pfeil rechts](../../picture/icon/arrow-right-32-fcf.png)
![Buick Kofferraum Emblem 2014](../../picture/myCASCADA/Buick_2016rear_169.png)
BUICK Embleme (2017-2018)
Teilenummern
Emblem, Kühlergitter - GM 39064931
Druckknopf, Kofferraumdeckel - GM 13489608
![Pfeil links](../../picture/icon/arrow-left-32-fcf.png)
![Pfeil rechts](../../picture/icon/arrow-right-32-fcf.png)
![Buick Kofferraum Emblem 2018](../../picture/myCASCADA/JanChisty_2018rear_169.png)
HOLDEN Embleme
Teilenummern
Emblem, Kühlergitter - 13 24 104 GM 13483265
Adapter, Emblem - 13 24 105 GM 13483266
Druckknopf, Kofferraumdeckel - GM 13481462
![Pfeil links](../../picture/icon/arrow-left-32-fcf.png)
![Pfeil rechts](../../picture/icon/arrow-right-32-fcf.png)
![Holden Kofferraum Emblem](../../picture/myCASCADA/Holden_rear_169.png)
VAUXHALL Embleme
Teilenummern
Emblem, Kühlergitter - 13 24 059 GM 13264591
Adapter, Emblem - 13 24 061 GM 13264592
Druckknopf, Kofferraumdeckel - 1 76 533 GM 13400146
![Pfeil links](../../picture/icon/arrow-left-32-fcf.png)
![Pfeil rechts](../../picture/icon/arrow-right-32-fcf.png)
![Vauxhall Kofferraum Emblem](../../picture/myCASCADA/Vauxhall_rear_169.png)

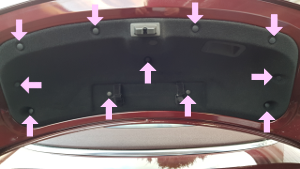

Der Kofferraumöffner ist mit zwei Schrauben befestigt. Um ihn auszubauem muss man die Verkleidung im Kofferraumdeckel entfernen.
![Clipse](../../picture/myCASCADA/20190209_090532_300_arrow.png)

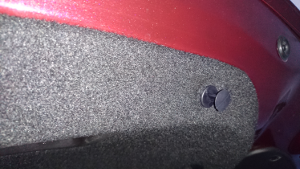

Hierzu müssen die Spreiznieten entfernt werden.
![Demontage Clipse](../../picture/myCASCADA/20170615_065033_300.png)

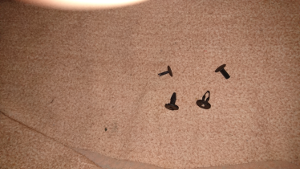

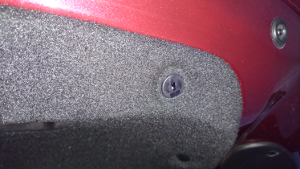

Wenn man die Speiznieten vorsichtig mit einem Schraubendreher anhebt, lassen sie sich wieder verwenden.
![Demontage Clipse](../../picture/myCASCADA/20170615_065039_300.png)
![Clipse](../../picture/myCASCADA/20170615_065048_300.png)
![Demontage](../../picture/myCASCADA/20170615_065318_300.png)

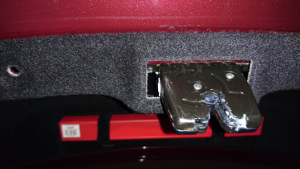

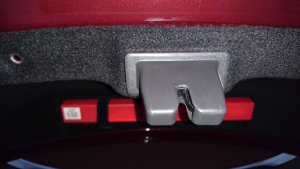

Die Schlossabdeckung kann abgezogen werden.
![Demontage](../../picture/myCASCADA/20170615_065323_300.png)

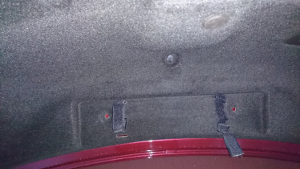

Warndreieck entfernen, dahinter befinden sich noch zwei Speiznieten.
![Demontage](../../picture/myCASCADA/20170615_065845_300.png)

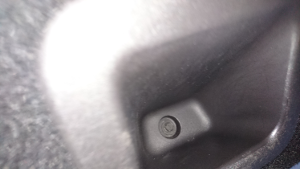

In der Griffmulde muss noch eine Schraube, entfernt werden.
![Demontage](../../picture/myCASCADA/20170615_065946_300.png)

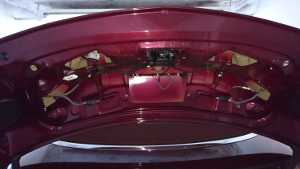

Die Verkleidung kann jetzt entfernt werden.
![Demontage](../../picture/myCASCADA/20170615_070458_300.png)

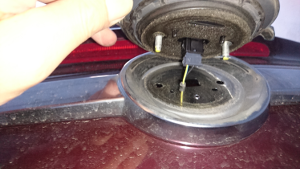

Jetzt können die zwei Muttern vom Kofferraumemblem gelöst werden.
![Demontage](../../picture/myCASCADA/20170615_070909_300.png)

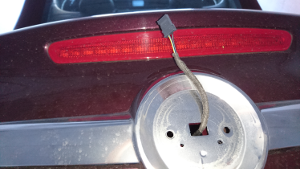

und der Stecker kann abgezogen werden.
![Demontage](../../picture/myCASCADA/20170615_070947_300.png)

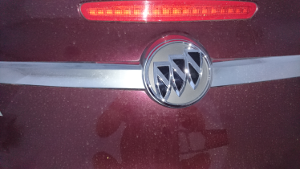

![Emblem montiert](../../picture/myCASCADA/20170615_071329_300.png)

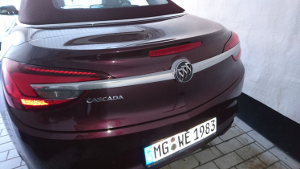

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
![Emblem montiert](../../picture/myCASCADA/20170615_073031_300.png)

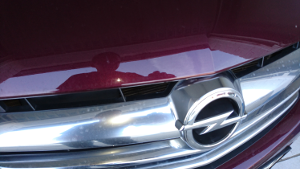

Grill-Emblem ist geclipst. An den Nasen kann es vorsichtig ausgehakt werden.
![Opel Emblem](../../picture/myCASCADA/20170615_073614_300.png)

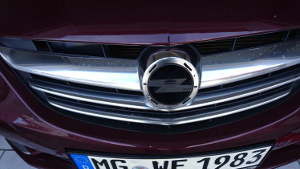

![Emblem demontiert](../../picture/myCASCADA/20170615_083209_300.png)

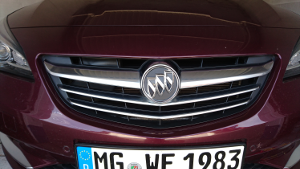

Zum Einbau Grill-Emblem einfach einclipsen.
![Emblem montiert](../../picture/myCASCADA/20170615_083406_300.png)
